PCV?=?Pressure?Control?Valve?壓力調節閥?也就是壓力釋放閥?

一、?安裝位置及作用：

 PCV閥一般安裝在鍋爐過熱器聯箱出口蒸汽管道上，作用跟對空排氣是一樣（一般安裝在過熱器出口對空排氣門前，因為它的動作壓力要比對空排氣動作壓力低）?。主要是主蒸汽壓力高時根據你整定的壓力來自動開啟，但它作用直接；過熱蒸汽直排大氣，無需減溫，方式簡單。?

主要作用是減少安全閥的動作次數，壓力高，PCV閥先打開卸壓，整定壓力比安全閥稍低一些，如果卸壓不及時，安全閥在動作，如果壓力下來了，安全閥就不動作了。?PCV閥全開過程僅需零點幾秒，動作快速，可保證鍋爐安全門不動作，特別是為同時進行的快開汽機旁路、降低燃燒強度、維持汽包水位等一系列復雜控制贏得了寶貴的緩沖時間。雖然PCV閥在動作過程中損失了部分工質（是這種方式的一個缺點，）但PCV閥等效開啟時間中過熱蒸汽排放損失遠低于重新點爐的耗費。?PCV閥除了按設定壓力動作以外,還可由運行人員進行遠方操作,人工使其開啟或回座.操作的靈活性要好得多。

???

二、結構及工作原理：

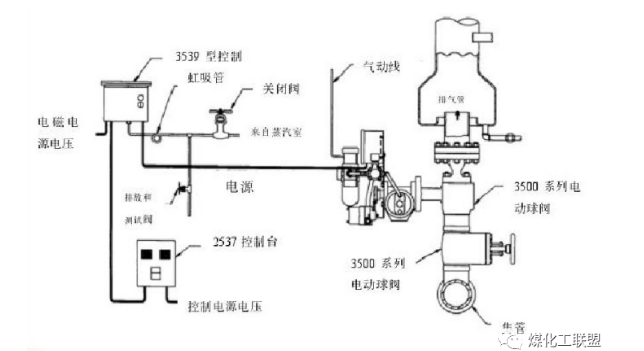

（PCV閥）由驅動部、先導閥和主閥組成。?

驅動部是由線圈等組成的電磁鐵，汽壓達到設定值或操作人員給指令時電源接通，電磁鐵上端或下端吸合桿杠，使桿杠的作用端向下（開啟）或向上（關閉）????先導閥在桿杠的作用下，閥瓣克服彈簧阻力向下移動，閥體內的通道打通，蒸汽從主蒸汽管被引入主閥，此過程是開啟的動作，反之是關閉過程。

主閥主要組成部件有閥瓣、閥座、彈簧和連通大氣的導汽管等。閥座結構類似汽缸，閥瓣結構類似活塞。閥瓣上端面面積大，與先導閥的來汽管連通；閥瓣的下端面積小，與主汽管連同。正常時，閥瓣在主汽的壓力和彈簧的作用下處于上方位置，閥瓣將主汽管與連通大氣的導汽管隔絕，泄放閥處于關閉狀態。當先導閥來汽進入閥瓣上方腔室時，雖然來汽壓力低于主汽管的汽壓，但是閥瓣上方的面積大，作用力大，所以閥瓣克服了彈簧阻力和主汽管的蒸汽壓力，向下移動，此時主汽管與連通大氣的導汽管接通，主汽管的蒸汽排至大氣。如果先導閥來汽中斷，閥瓣上方腔室內的汽壓降低，閥瓣在主蒸汽的壓力和彈簧力的作用下向上移動，主汽管與連通大氣的導汽管被隔絕，則泄放閥關閉。
